Le Waveshare 32176 est le module CM5-DUAL-ETH-BASE, une carte mère Gigabit / 2,5Gb Dual Ethernet pour Raspberry Pi CM5, avec deux ports Ethernet RJ45, prenant en charge deux sorties d'affichage 4K et deux interfaces MIPI.
Référence: CM5-DUAL-ETH-BASE
* À titre indicatif uniquement, le module Compute Module 5 Raspberry Pi (CM5) n'est pas inclus.
Contenu de livraison:
1. CM5-DUAL-ETH-BASE x1
2. Visserie et entretoises pqt/4 x1
Carte Base Ethernet double pour CM5
Conçue pour le module de Raspberry Pi Compute 5
Spécifications
|
CM5 fiche |
Compatible avec toutes les variantes du Compute Module 5 |
|
Réseautage |
Port Ethernet RJ45 1000 M |
|
Connecteur |
Raspberry Pi 40-broches connecteur GPIO |
|
USB |
USB 3.2 Gen1 × 1 |
|
MIPI |
Interface MIPI à 4 voies × 2 (connecteur FFC 22-broches 0,5 mm) |
|
Video |
Port HDMI × 2, prend en charge deux sorties d'affichage 4K |
|
M.2 |
M.2 M KEY (PCIe Gen2/3 x 1) |
|
Entreposage |
Port pour carte TF pour variantes du Compute Module 5 Lite (sans eMMC) |
|
Connecteur Ventilateur |
5V, connecteur de Ventilateur 4-broches JST-SH PWM |
|
Autres |
EEPROM et puce de cryptage intégrées |
|
Entrée de puissance |
7V~36V large gamme de tension |
|
Dimensions |
Carte de base: 109.0 × 91.5 (mm) |
|
CM5 socket |
Suitable for all variants of Compute Module 5 |
|
Networking |
1000M Ethernet RJ45 port |
|
Connector |
Raspberry Pi 40PIN GPIO Header |
|
USB |
USB 3.2 Gen1 × 1 |
|
MIPI |
4-lane MIPI interface × 2 (22PIN 0.5mm FFC connector) |
|
Video |
HDMI port × 2, supports dual 4K display outputs |
|
M.2 |
M.2 M KEY (PCIe Gen2/3 x 1) |
|
Storage |
TF card socket for Compute Module 5 Lite (without eMMC) variants |
|
Fan Header |
5V, 4PIN JST-SH PWM fan connector |
|
Others |
Onboard EEPROM and Encryption chip |
|
Power Input |
7V~36V wide voltage range |
|
Dimensions |
the base board: 109.0 × 91.5 (mm) |
Quelles sont les différences?
|
CM5 Carte de Base |
Compte Interface et Spécifications |
|||||||||||
|
PoE |
Gigabit |
40PIN |
PCIe |
USB① |
MIPI |
HDMI |
RTC |
Fan |
Entrée de puissance |
Fonctions |
||
|
|
|
√ |
|
3.0×1 |
×2 |
|
SH1.0 |
√ |
5V |
CM5 |
||
|
|
×1 |
√ |
16PIN PCIe |
3.0×1 |
×2 |
√ |
SH1.0 |
√ |
5V |
CM5 |
||
|
|
×1 |
√ |
16PIN PCIe |
3.0×2 |
×2 |
×2 |
ML/CR1220 |
√ |
5V |
mini |
||
|
|
×1 |
√ |
M.2 M KEY |
3.0×2 |
×2 |
×2 |
ML/CR1220 |
√ |
5V |
mini, EEPROM intégré et puce cryptage |
||
|
|
×2 |
√ |
|
3.0×1 |
|
|
SH1.0 |
√ |
5V |
ETH double |
||
|
|
1G ×1 |
√ |
M.2 M KEY |
3.0×1 |
×2 |
×2 |
ML/CR1220 |
√ |
7V~36V |
ETH double, EEPROM intégré et puce cryptage |
||
|
√ |
×1 |
√ |
M.2 M KEY |
3.0×2 |
×2 |
×2 |
ML/CR1220 |
√ |
5V |
USB×4 |
||
|
③ |
×1 |
√ |
M.2 M KEY |
3.0×2 |
×2 |
×2 |
ML/CR1220 |
√ |
5V |
Carte de Base E/S Officielle |
||
|
Note |
① USB 3.0 équivaut à USB 3.2 Gen1. Sauf indication contraire, la fonction PoE désigne ici l'intégration d'un circuit PoE conforme à la norme 802.3af (5 V/2,5 A). |
|||||||||||
Connexion avec le Compute Module 5
Prise CM5 standard et connecteur GPIO Raspberry Pi 40 broches à code couleur
Compatible avec le Compute Module 5 Lite / module de la série eMMCp2
Prend en charge la connexion à un disque M.2 NVMe.
Vitesse de lecture/écriture plus rapide par rapport au slot pour carte TF du Raspberry Pi,
améliorant considérablement l'efficacité de lecture/écriture du système ou des fichiers.
Prend en charge le démarrage du Pi5 à partir d'un disque SSD NVME.

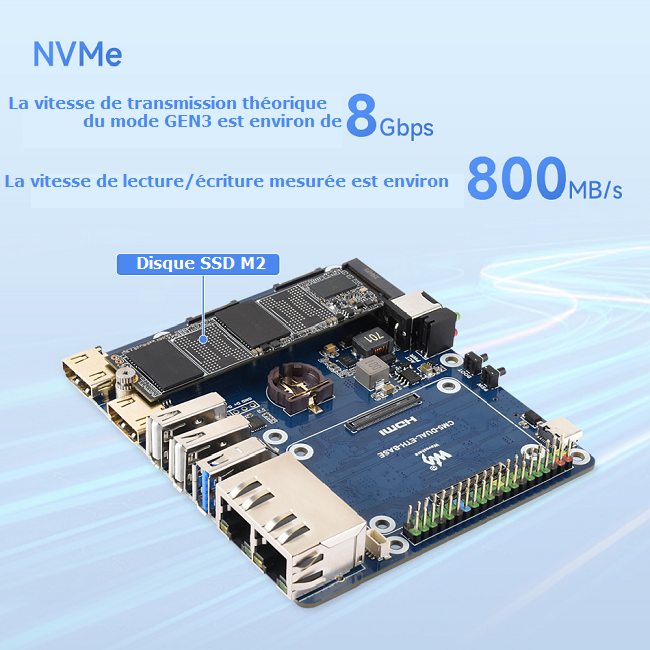

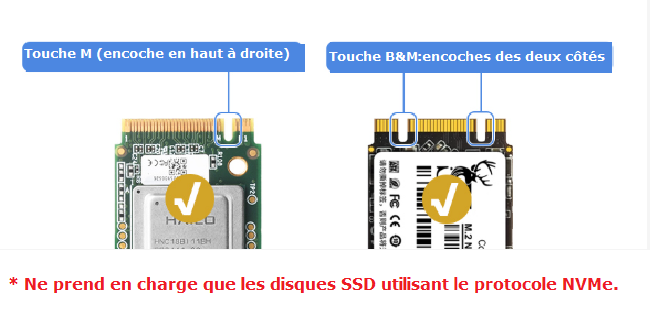

Tailles de disques M.2 applicables
Prise en charge des lecteurs de carte NVMe
Interfaces plus riches
Sur la Carte
- Prise CM5
Compatible avec toutes les variantes du Compute Module 5. - Connecteur GPIO 40 broches
Compatible avec divers modules HAT / HAT+. - Programmation
Utilisé pour la gravure eMMC. - Bouton d'alimentation PSW
Appui long pour forcer l'arrêt, appui court pour mettre en veille ou allumer. - Bouton BOOT
Appuyez avant la mise sous tension et relâchez après la mise sous tension pour passer en mode gravure. - DEL STATUT
Double voyant DEL. - Prise d'alimentation CC
- Puce d'alimentation CC-CC
- M.2 M KEY
Prend en charge les disques SSD NVMe 2280 / 2260 / 2242 / 2230 ou les modules IA. - DEL M.2
Clignote lorsque le disque NVMe lit/écrit - Interfaces MIPI
Pour la connexion à des écrans DSI ou des caméras CSI - Ports HDMI
Prend en charge deux sorties 4K - Connecteur de batterie RTC
Pour connecter une batterie RTC externe afin de maintenir le fonctionnement de l'horloge en temps réel - Puce HUB USB 2.0
- Ports USB 2.0
- Port USB 3.2 Gen1
prend en charge une vitesse de lecture/écriture allant jusqu'à 5 Gbps - Port Ethernet RJ45 2500M
prenant en charge les connexions réseau 10M / 100M / 1000M / 2500M - Port Ethernet RJ45 1000M
prenant en charge les connexions réseau 10M / 100M / 1000M - Connecteur VENTILATEUR
pour connecter le ventilateur de refroidissement, connecteur de ventilateur 5V, 4 broches JST-SH PWM - EEPROM et puce de cryptage
- Puce USB vers Ethernet 2500M
- Port pour carte TF
pour connecter une carte TF avec image préenregistrée (variante Lite UNIQUEMENT) - Autres broches de fonction
Fonction de désactivation matérielle, protection en écriture et sélection de l'adresse de la puce - Sélection IO-VREF
Niveau logique IO CM5 : 3,3V (par défaut) ou 1,8V
Dimensions de contours
Concernant Compute Module 5
Nouvellement mis à jour, plus puissant
- Processeur BCM2712 mis à jour, SoC Cortex-A76 64 bits quadricœur, performances plus puissantes
- Plus d'options pour la RAM (2 Go / 4 Go / 8 Go / 16 Go)
- Plus d'options pour la mémoire flash eMMC (0 Go (Lite) / 8 Go / 16 Go / 32 Go / 64 Go)
- Stockage flash eMMC plus rapide, débit de données jusqu'à 200 Mbps
- Module radio certifié en option, prend en charge une antenne PCB ou une antenne externe, plus adapté aux applications industrielles
- Adopte des connecteurs B to B, plus compatibles avec le Compute Module 4
- PHY Gigabit Ethernet intégré prenant en charge IEEE1588, adapté aux applications réseau
- Interface PCIe Gen 2 x1 intégrée, permettant de connecter davantage de modules utiles
WIKI: CM5-DUAL-ETH-BASE
