WAVE-30733, Carte de développement à écran tactile capacitif ESP32-S3 3,5 pouces, 320 × 480

Le Waveshare 30733 est le module ESP32-S3-Touch-LCD-3.5 sans boîtier, qui correspond à la carte de développement ESP32-S3 avec écran tactile capacitif de 3,5 pouces, avec une résolution de 320 × 480 pixels, un panneau IPS, 262 000 couleurs, une interface caméra intégrée, et qui prend en charge le Wi-Fi et le Bluetooth 5 (n'inclut pas caméra et l'étui).

Référence: ESP32-S3-Touch-LCD-3

Version Options: ESP32-S3-Touch-LCD-3.5 Version Standard, sans boîtier
                            ESP32-S3-Touch-LCD-3.5-C avec boîtier et caméra OV5640

ESP32-S3-Touch-LCD-3.5

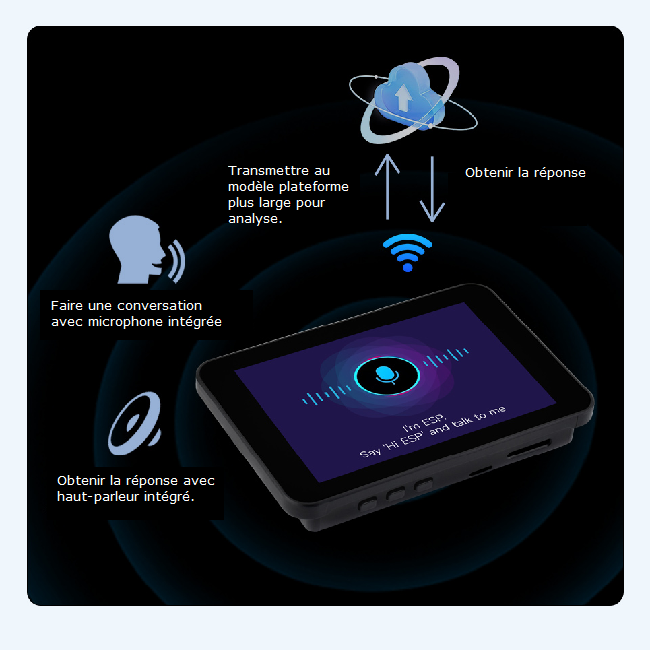

Entrée et sortie audio intégrées, permettant l'interaction avec l'IA et le contrôle vocal hors ligne.

Caractéristiques

L’ESP32-S3-Touch-LCD-3.5 est une carte MCU haute performance et hautement intégrée conçue par Waveshare. Elle intègre un écran IPS tactile capacitif de 3,5 pouces, un circuit intégré de gestion de l'alimentation, un capteur 6 axes (accéléromètre 3 axes et gyroscope 3 axes), un RTC, un codec audio basse consommation, etc., ce qui vous permet de développer et d'intégrer rapidement vos produits.

• Ses principales caractéristiques sont les suivantes :
• Équipée d'un processeur double cœur ESP32-S3R8 Xtensa 32 bits LX7, avec une fréquence principale pouvant atteindre 240 MHz
• Prend en charge le Wi-Fi 2,4 GHz (802.11 b/g/n) et le Bluetooth 5 (LE), avec une antenne intégrée
• Mémoire SRAM intégrée de 512 Ko et mémoire ROM de 384 Ko, avec mémoire PSRAM intégrée de 8 Mo et mémoire Flash externe de 16 Mo
• Connecteur Type-C, améliorant la compatibilité des appareils et facilitant l'utilisation
• Écran tactile capacitif intégré de 3,5 pouces pour un affichage clair des images en couleur, résolution 320 × 480, 262 000 couleurs
• Pilote d'affichage ST7796 et puce tactile capacitive FT6336 intégrés, utilisant respectivement les communications SPI et I2C, pour une économie efficace des ressources IO
• IMU QMI8658 6 axes intégrée (accéléromètre 3 axes et gyroscope 3 axes) pour la détection des mouvements, le comptage des pas, etc.
• Puce RTC PCF85063 intégrée, alimentée par la batterie lithium principale via la puce AXP2101, avec connecteur de batterie RTC réservé pour connecter une batterie de secours, garantissant le fonctionnement de la RTC pendant le remplacement de la batterie principale
• Boutons programmables PWR et BOOT intégrés pour faciliter le développement de fonctions personnalisées
• Connecteur de recharge/décharge pour batterie lithium MX1.25 3,7 V intégré
• Adaptation des broches I2C, UART, USB et GPIO multiples, pour connecter des périphériques et déboguer
• Emplacement pour carte TF intégré pour un stockage étendu et un transfert de données rapide, adapté à des applications telles que l'enregistrement de données et la lecture multimédia, simplifiant la conception des circuits

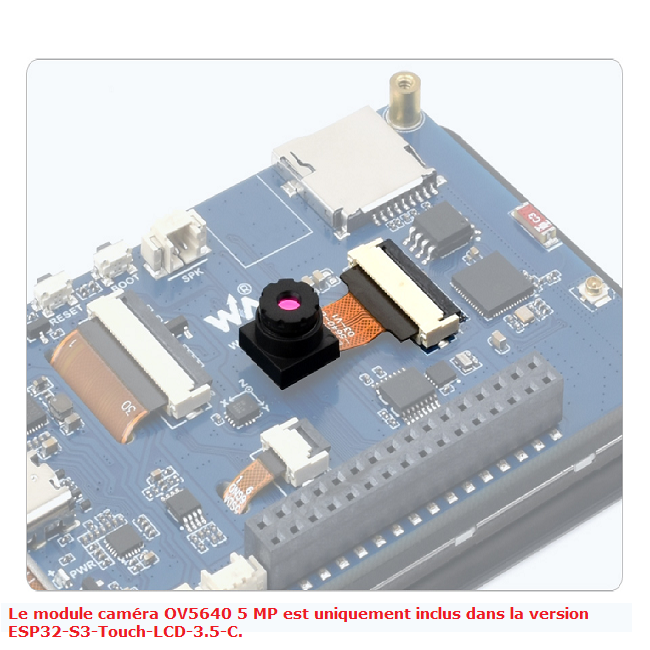

• Interface caméra intégrée, compatible avec les caméras courantes telles que OV2640 et OV5640
• Adopte le circuit intégré AXP2101 pour une gestion efficace de l'alimentation, prend en charge plusieurs sorties de tension, charge de la batterie, gestion de la batterie et l'optimisation de la durée de vie de la batterie, etc.

Soutien ESP-IDF, Arduino IDE
SDK complet, ressources de développement, tutoriels pour vous aider à démarrer facilement.

Soutien Wi-Fi and BLE
L'ESP32-S3 intègre le Wi-Fi 2,4 GHz (802.11 ax/b/g/n) avec une bande passante de 40 MHz. Son sous-système Bluetooth à faible consommation prend en charge Bluetooth 5 (LE) et Bluetooth Mesh.
