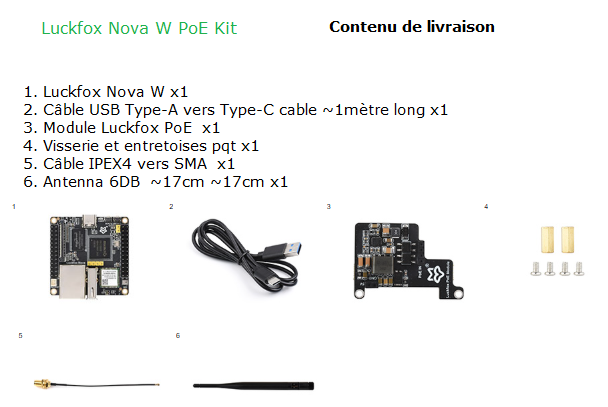

Le module Waveshare 30921 est le kit Luckfox Nova W PoE, qui comprend la carte de développement Luckfox Nova Micro, basée sur Rockchip RK3308B, 8 Go eMMC, Codec Audio haute performance intégré, module sans fil / PoE.
Référence: Luckfox Nova W PoE Kit
Luckfox Nova
La Luckfox Nova est une carte de développement embarquée basée sur la puce Rockchip RK3308B. La Rockchip RK3308B est un processeur haute performance conçu pour les interactions vocales intelligentes, le traitement des entrées/sorties audio et les applications multimédias numériques. Son architecture centrale adopte un processeur ARM Cortex-A35 quadricœur 64 bits, avec une vitesse d'horloge maximale de 1,3 GHz, offrant une puissance de calcul élevée pour gérer facilement des tâches embarquées complexes.
Introduction du circuit
- Processeur ARM quadricœur 64 bits Cortex-A35 à 1,3 GHz, avec modules intégrés de codec audio haute performance et de détection d'activité vocale (VAD)
- Codec audio intégré avec jusqu'à 8 entrées microphone pour faciliter le développement d'applications à plusieurs microphones
- Adaptation de connecteurs GPIO 2 × 26 broches, prise en charge des contrôles périphériques UART, SPI, I2C et autres
- Mémoire eMMC 8 Go intégrée + extension par carte TF (prise en charge du protocole SDIO 3.0), pour répondre aux besoins de stockage de données à grande capacité
- Mémoire DDR3 512 Mo intégrée pour un fonctionnement multitâche fluide.
Module Wi-Fi 6 et Bluetooth
Module Wi-Fi 6 2,4 GHz et Bluetooth 5.2/BLE intégré,
assurant une connexion stable et une transmission efficace
Connecteur de module PoE réservé
Plus flexible pour l'alimentation électrique
Option pour module PoE, Soutien Alimentation PoE
Fournit à la fois la connexion réseau et l'alimentation électrique pour la carte
Luckfox Nova à l'aide d'un seul câble Ethernet.
Le commutateur illustré ci-dessous n'est PAS inclus.
Port pour carte TF intégré
Permet l'extension de la capacité de stockage via une carte TF.
Interfaces d'entrée et de sortie audio
Microphone intégré + Connecteur pour haut-parleur
Sur la Carte
- Port USB Type-C
pour l'alimentation électrique et la gravure de programmes - LED UTILISATEUR
pour indiquer l'état de fonctionnement du système dans l'image par défaut, indicateur programmable - Bouton BOOT
Appuyez dessus lors de la mise sous tension ou de la réinitialisation pour passer en mode téléchargement
4. Bouton RESET
5. Connecteurs GPIO
6. Microphone intégré
7. Connecteur d'antenne
(pour la version sans fil uniquement)
8. Module WIFI/Bluetooth
Module WiFi 2,4 G / BT5.2 / BLE Bluetooth (pour la version sans fil uniquement)
9. Port Type-A
10. Port Ethernet RJ45 100M
11. Connecteur haut-parleur
Connecteur MX1.25 2P, prend en charge un haut-parleur 8 Ω 1 W
12. Interface audio analogique / numérique
13. 512 Mo DDR3
14. RK3308B
15. Module PoE / connecteur d'alimentation externe
pour connecter une alimentation externe 5 V ou un module d'alimentation PoE
16. Connecteur du module PoE
17. Port pour carte TF
18. eMMC 8 Go
Définition de broches
Dimensions de contour
Wiki: Luckfox-Nova
