Le Waveshare 30983 est le modèle Luckfox Lyra Zero W, une carte de micro-développement Linux alimentée par le Rockchip RK3506B pour fournir une plate-forme de développement simple et efficace aux développeurs. Plusieurs interfaces haute vitesse sont intégrées, notamment MIPI DSI, SDMMC, USB, etc. pour répondre à divers scénarios d'application.
Code de référence: Luckfox Lyra Zero W est le module fourni.
Luckfox Lyra Zero W
Luckfox Lyra Zero W est une carte de micro-développement Linux alimentée par Rockchip RK3506B afin de fournir une plateforme de développement simple et efficace pour les développeurs.
Multiples interfaces haute vitesse intégrées, y compris MIPI DSI, SDMMC, USB, etc,
pour répondre à divers scénarios d'application.
Les interfaces à basse vitesse utilisent la conception Rockchip Matrix IO qui prend en charge le multiplexage de 98 signaux de fonction sur les broches GPIO, et permet une configuration flexible des interfaces telles que PWM, UART, I2C, SPI et I2S pour un développement et un débogage rapides. Module de communication sans fil intégré : avec des scénarios de communication IoT adaptés, tels que le contrôle des maisons intelligentes et le contrôle industriel.
Spécifications
|
Modèle |
Luckfox Lyra Zero W |
|
Processeur |
Triple-noyau Arm Cortex-A7 (1.2GHz) + Arm Cortex-M0 |
|
Memoire |
512MB DDR3L Intégré |
|
USB |
USB Original OTG 2.0 × 1 - HUB développé HÔTE USB 2.0 × 2 |
|
Interface d'affichage |
MIPI DSI 2-voies |
|
GPIO |
28 × Rockchip Matrix broches ES |
|
Default storage |
SPI NAND FLASH (256MB) |
|
Communication sans fil |
2.4GHz Wi-Fi 6 / Bluetooth 5.2 / BLE Intégré |
Hautement intégré et performance puissante
- ARM Cortex-A7 32-bits Triple-Noyau, avec VFP intégré pour prendre en charge les opérations à virgule flottante en simple précision et en double précision
- Conception MCU ARM Cortex-M0 intégrée, prend en charge la configuration SMP et AMP
- Prend en charge l'extension de l'interface mémoire DDR3L, répondant à divers besoins d'extension
- Les interfaces à faible vitesse adoptent la conception Rockchip Matrix IO, qui permet aux signaux de fonctions riches de partager les broches limitées de la puce, rendant l'adaptation des circuits périphériques plus flexible
- Prend en charge plusieurs entrées et sorties audio, fournissant des fonctions de lecture et d'enregistrement audio de haute qualité.
Connecteur de carte TF intégré, interface DSI, Hôte port USB-C
et en-tête USB Hôte MX1.25
Module WiFi 6 et Bluetooth
Module WiFi 6 2,4 GHz et Bluetooth 5.2/BLE intégrés,
assurant une connexion stable et une transmission efficace

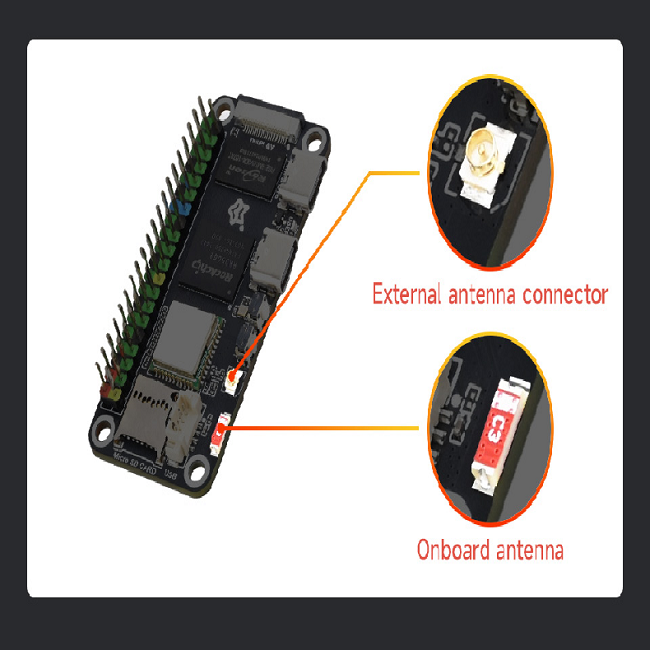

Commutation d'antenne
Commutation flexible entre l'antenne externe et l'antenne intégrée pour répondre
à de nombreux scénarios d'utilisations
Interface MIPI DSI à 2 voies
Taille compacte, performance puissante, capacité de pilotage des écrans de grande taille
La résolution de l'écran ci-haut est de 800 × 1280, avec une résolution maximale de 1280 × 1280 à 60 Hz.
Conception de l'E/S matricielle Rockchip
La matrice ES de Rockchip prend en charge 98 fonctions multiplexées et
permet une configuration flexible du brochage.
Adapté à davantage de scénarios d'application
Définition des broches
Sur la Carte
- USB-C OTG0 port
pour alimentation et gravure de programmes - USER-LED
pour indiquer le statut de fonctionnement du système dans l'image par défaut - USB-C HOST port
pour connexion de périphériques USB - RESET button
- BOOT button
Appuyez sur cette touche lors de la mise sous tension ou de la réinitialisation pour passer en mode téléchargement. - Antenna connector
- Onboard antenna
- DSI display interface
MIPI DSI 2-voies - 512MB DDR3L
- RK3506B
SoC hétérogène multicœur avec ARM Cortex-A7 + ARM Cortex-M0 triple noyau intégré - Wi-Fi / Bluetooth module
2.4G Wi-Fi 6 / Bluetooth 5.2 / module BLE - MX1.24 4P header
peut être converti en port USB-A HOST ou utilisé pour l'alimentation de l'écran LCD - TF card slot
- 40PIN GPIO header
Compatible avec divers Raspberry Pi HATs
15. USB HUB chip
16. PMIC
CI gestion de l'alimentation 3-canaux
17. W25N02KV
256MB SLC NAND FLASH
