Le Waveshare 32154 est le module ESP32-S3-RS485-CAN, une carte de contrôle industrielle ESP32-S3 dotée d'interfaces de communication RS485 et CAN, Wi-Fi / Bluetooth, avec plusieurs circuits de protection intégrés.
Référence: ESP32-S3-RS485-CAN
Carte de contrôle industrielle ESP32-S3 avec interfaces RS485 et CAN
Basée sur ESP32-S3, prend en charge le Wi-Fi / Bluetooth, interfaces RS485 et (CAN)
Réseau de contrôleurs intégrées
Circuits de protection intégrés tels que l'isolation de l'alimentation et l'isolation par optocoupleur,
Sûre, stable et fiable
Caractéristiques
-
Basé sur le microcontrôleur ESP32-S3 avec processeur double cœur Xtensa 32 bits LX7, capable de fonctionner à 240 MHz
- Communication sans fil double mode Wi-Fi 2,4 GHz et Bluetooth 5 (LE) intégrée, avec des performances RF supérieures
- Interface RS485 isolée intégrée, pour la connexion à divers modules industriels ou capteurs RS485 Modbus
- Interface CAN isolée intégrée pour un accès facile à divers périphériques CAN
- Connecteur à broches intégré pour connecter des périphériques externes
- Port USB Type-C intégré pour l'alimentation électrique, le téléchargement du micrologiciel et le débogage
- Borne à vis d'alimentation électrique intégrée, prenant en charge une large plage de tension d'entrée de 7 à 36 V, adaptée aux applications industrielles
- Puce RTC intégrée, prenant en charge les tâches planifiées
- Isolation numérique intégrée pour empêcher les interférences provenant de signaux externes
- Isolation de l'alimentation électrique monocoque intégrée, fournissant une tension isolée stable, aucune alimentation électrique supplémentaire n'est requise pour la borne isolée
- Indicateurs RS485 TX/RX et indicateurs CAN intégrés pour surveiller l'état de fonctionnement du module
- Boîtier de protection monté sur rail, facile à installer, sûr à utiliser.
Spécifications
|
Microcontrolleur |
ESP32-S3 (Module par défaut: ESP32-S3R8, personnalisable pour d'autres modules) |
|
|
Communication Sans Fil |
2.4GHz WiFi (802.11 b/g/n), Bluetooth 5 (LE) |
|
|
USB |
Connecteur |
USB Type-C |
|
Alimentation |
5V |
|
|
Fonctions |
Alimentation, Communication USB, téléchargement de logiciel, etc. |
|
|
RS485 Isolé |
Connecteur |
Borne à vis |
|
Contrôle direction |
Contrôlé automatiquement via les paramètres de débit matériels du contrôleur principal |
|
|
Protection |
Diode TVS, Protection contre surtension et protection pour décharges électrostatiques (ESD) |
|
|
Résistance |
Résistance d'adaptation 120Ω intégrée, NC par défaut, activée via un cavalier |
|
|
Réseau de contrôleurs isolé |
Connecteur |
Bornier à vis |
|
Contrôle direction |
Contrôle automatique du logiciel |
|
|
Protection |
Diode TVS, Protection contre surtension et protection pour décharges électrostatiques (ESD) |
|
|
Résistance |
Résistance d'adaptation 120Ω intégrée, NC par défaut, activée via un cavalier |
|
|
Indicateurs DEL |
Indicateur PWR |
Indicateur de Puissance Rouge s’allume lorsqu’ une connexion USB est établie et qu’une tension est détectée. |
|
Indicateur RS485 |
s'allume en vert lorsque le port RS485 envoie des données s'allume en bleu lorsque le port RS485 reçoit des données |
|
|
Indicateur CAN |
clignote pendant la transmission des données |
|
|
Alimentation bornier à vis |
Gamme de tension |
7V ~ 36V |
|
Apparence |
Boitier |
Boitier montage sur Rail |
|
Dimensions |
91.6 × 23.3 × 58.7 (mm) |
|
Basé sur ESP32-S3, conçu pour le marché AIoT
Équipé d'un processeur double cœur Xtensa 32 bits LX7, capable de fonctionner à 240 MHz, a
vec de puissantes performances de calcul IA et un mécanisme de cryptage sécurisé ;
communication sans fil double mode Wi-Fi 2,4 GHz et Bluetooth 5 (LE) intégrée
.
Circuit de protection à isolation multiple intégré
Protection multiple, plus sûr et plus fiable
Scénario d'applications
Permet aux utilisateurs d'accéder à la page Web correspondante via un téléphone mobile
ou un navigateur PC pour contrôler l'appareil et envoyer des données

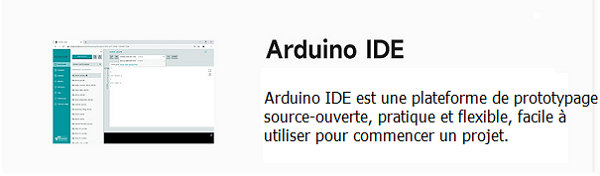

Soutien développement Arduino
Kit de développement logiciel (SDK) complet, ressources de développement
et tutoriels pour vous aider à démarrer facilement
Exemples d'applications
Fournit un code de démonstration pour la connectivité IoT en intégrant des interfaces de communication
à une page Web, permettant ainsi des services de visualisation des données
Description d'Interface
|
Description de bornier de dessus |
Description de bornier de dessous |
|||
|
Alimentation Terminal |
Puissance positive: DC 7V ~ 36V |
Terminal RS485 |
A+ signal broche |
|
|
Puissance negative |
||||
|
Type-C |
Pour alimentation , téléchargement de logiciel, et communication USB |
B- signal broche |
||
|
SH1.0 |
GND Terre |
Ground (GND) Terre |
Terminal CAN |
H signal broche |
|
3V3 |
3.3V sortie de puissance |
|||
|
GPIO2 |
ESP32-S3 IO broche |
L signal broche |
||
|
GPIO1 |
ESP32-S3 IO broche |
|||
Description d'Interface
Sur la Carte
ESP32-S3
1. ESP32-S3
fréquence de fonctionnement jusqu'à 240 MHz, avec WiFi 2,4 GHz et BLE
- Module d'alimentation CC-CC
prend en charge une sortie jusqu'à 3,3 V 2 A
- Connecteur à broches
pour la connexion à d'autres modules fonctionnels
- Borne à vis d'alimentation électrique
prend en charge une large plage de tension d'entrée CC de 7 à 36 V
- Port USB Type-C
pour alimentation du module, le téléchargement du micrologiciel et la communication USB
- Connecteur pour batterie RTC
pour connecter une batterie RTC rechargeable (SH1.0)
- Antenne céramique intégrée
- Connecteur IPEX 1
pour connecter une antenne externe, activé en ressoudant une résistance intégrée - Mémoire Flash 16 Mo
- Isolation numérique
empêche les interférences provenant de signaux externes - Puce émettrice-réceptrice CAN
- Indicateurs LED
PWR : indicateur d'alimentation
RS485 : s'allume en vert lorsque le port RS485 envoie des données ; s'allume en bleu
lorsque le port RS485 reçoit des donnée
CAN : clignote pendant la transmission de données - Bouton BOOT ESP32
- Bouton RESET ESP32
- Isolation de l'alimentation
Fournit une tension isolée stable, aucune alimentation supplémentaire est requise pour le terminal isolé - Résistance d'adaptation RS48
Résistance d'adaptation 120R réservée intégrée, activée via un cavalier
- Résistance d'adaptation CA
Résistance d'adaptation 120R réservée intégrée, activée via un cavalier
- Terminal de communication RS485 et CAN
pour connecter des périphériques RS485 et CAN externes
- Puce RTC PCF85063
- Puce d'alimentation CC-CC
- ME6217C33M5G
Régulateur à faible chute de tension, sortie 800 mA (max.)
- Puce émetteur-récepteur RS485
- Diode TVS
Supprime efficacement les surtensions et les pics de tension transitoires dans le circuit
Concept du boîtier
Boîtier de protection avec support de montage sur rail, facile à installer, sûr à utiliser
