Le Waveshare 31152 est le module ESP32-S3-Relay-1CH, un module relais WiFi ESP32-S3 industriel à 1-canal qui prend en charge le contrôle WiFi / Bluetooth / RS485, avec plusieurs circuits de protection d'isolation et un montage sur rail DIN.
Référence: ESP32-S3-Relay-1CH
Contenu de livraison:
ESP32-S3-Relay-1CH x1
SH1.0 4-broches câble ~150mm x1
Tournevis x1
Module relais WiFi industriel 1-canal ESP32-S3
Basé sur ESP32-S3, prend en charge le Wi-Fi / Bluetooth, interface RS485 intégrée
Circuits de protection intégrés tels que l'isolation de l'alimentation et l'isolation par optocoupleur,
Sûr, stable et fiable.
Caractéristiques
- Basé sur le microcontrôleur ESP32-S3 avec processeur double cœur Xtensa 32 bits LX7, capable de fonctionner à 240 MHz
- Communication sans fil double mode Wi-Fi 2,4 GHz et Bluetooth 5 (LE) intégrée, avec des performances RF supérieures
- Relais de haute qualité, puissance nominale des contacts : ≤10 A 250 VCA/30 VCC
- Interface RS485 isolée intégrée, pour la connexion à divers modules ou capteurs industriels RS485 Modbus
- Puce RTC intégrée, prend en charge les tâches planifiées
- Port USB Type-C intégré pour l'alimentation électrique, le téléchargement du micrologiciel et le débogage
- Borne à vis d'alimentation électrique intégrée, prend en charge uniquement l'alimentation 5 V
- Isolation par optocoupleur intégrée pour éviter les interférences provenant de circuits haute tension externes
- Isolation numérique intégrée pour empêcher les interférences provenant de signaux externes
- Isolation de l'alimentation électrique monocoque intégrée, fournissant une tension isolée stable, aucune alimentation électrique supplémentaire n'est requise pour la borne isolée
- Indicateurs RS485 TX/RX intégrés pour surveiller l'état de fonctionnement du module
- Boîtier de protection monté sur rail, facile à installer, sûr à utiliser
Spécifications
|
Microcontrolleur |
ESP32-S3 (Module par défaut: ESP32-S3R8, personnalisable pour d'autres modules) |
|
|
Communication Sans Fil |
2.4GHz WiFi (802.11 b/g/n), Bluetooth 5 (LE) |
|
|
USB |
Connecteur |
USB Type-C |
|
Alimentation |
5V |
|
|
Fonctions |
Alimentation, communication USB, téléchargement de logiciel, etc. |
|
|
RS485 Isolé |
Connecteur |
Bornier à vis |
|
Contrôle de Direction |
Contrôlé automatiquement via les paramètres de débit du contrôleur principal |
|
|
Protection |
Diode TVS, protection de surtensions et décharges électrostatiques (ESD) |
|
|
Résistance |
Résistance d'adaptation 120R intégrée, NC par défaut, activée via un cavalier |
|
|
Relais |
Puissance nominale de contact |
≤10A 250VAC/30VDC |
|
Canal de Relais |
1 |
|
|
Contact forme |
1 NO |
|
|
Isolation |
Optocoupleur d’isolation |
|
|
Indicateurs DEL |
Indicateur PWR |
Indicateur d'alimentation rouge, s'allume lorsqu'une connexion USB est établie et qu'une tension est détectée. |
|
Indicateur relais |
s'allume lorsque le contact normalement ouvert (NO) est fermé |
|
|
Indicateur RS485 |
s'allume en vert lorsque le port RS485 envoie des données |
|
|
Alimentation |
Gamme de tension |
5V |
|
Apparence |
Boitier |
Montage rail DIN |
|
Dimensions |
91.6 × 23.3 × 58.7 (mm) |
|
Basé sur ESP32-S3, conçu pour le marché AIoT
Équipé d'un processeur double cœur Xtensa 32 bits LX7, capable de fonctionner à 240 MHz,
avec de puissantes performances de calcul IA et un mécanisme de cryptage sécurisé ; communication sans fil double mode 2,4 GHz Wi-Fi et Bluetooth 5 (LE) intégrée.
Plusieurs circuits de protection d'isolation intégré
Plusieurs protections, plus sûr et plus fiable.
Relais 1-canal de haute qualité, compatible RS485, Bluetooth
et Wi-Fi pour le contrôle à distance
Capacité de contact du relais intégré jusqu'à 10 A 250 VCA/30 VCC.
Contrôle direct des appareils électroménagers 220 VCA ou des appareils inférieurs à 30 VCC

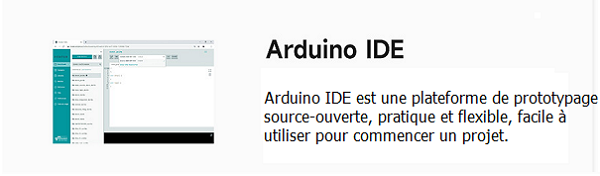

Soutien le développement Arduino
SDK complet, ressources de développement et tutoriels pour vous aider à démarrer facilement
Exemple d’Applications
Fournit plusieurs démonstrations de mise en réseau avec Waveshare.Cloud, en utilisant le protocole MQTT léger pour réaliser un service de visualisation des données
Description d'Interface
|
Description du bornier de haut |
Description du bornier du bas |
|||
|
Terminal d’alimentation |
Puissance positive: DC 5V |
Terminal RS485 |
A+ broche signal |
|
|
Puissance négative |
||||
|
Type-C |
pour alimentation électrique, le téléchargement du logiciel et la communication USB |
B- broche signal |
||
|
SH1.0 |
GND |
Ground (GND) |
Terminal Relais |
Relais COM |
|
3V3 |
3.3V sortie de puissance |
|||
|
GPIO2 |
Broche ESP32-S3 IO |
Relais NO |
||
|
GPIO1 |
Broche ESP32-S3 IO |
|||
Sur la Carte
1. ESP32-S3
fréquence de fonctionnement jusqu'à 240 MHz, avec WiFi 2,4 GHz et BLE
- Module d'alimentation CC-CC
prend en charge une sortie jusqu'à 3,3 V 2 A - Connecteur à broches
pour la connexion à d'autres modules fonctionnels - Borne à vis d'alimentation électrique
prend en charge une tension d'entrée CC de 5 V - Port USB Type-C
pour l'alimentation du module, le téléchargement du micrologiciel et la communication USB - Connecteur pour batterie RTC
pour connecter une batterie RTC rechargeable (SH1.0) - Antenne céramique intégrée
- Connecteur IPEX 1
pour connecter une antenne externe, activé en ressoudant une résistance intégrée - Indicateurs DEL
PWR : indicateur d'alimentation
RELAY : indicateur de relais, s'allume lorsque le contact normalement ouvert (NO) est fermé
RS485 : s'allume en vert lorsque le port RS485 envoie des données ; s'allume en bleu
lorsque le port RS485 reçoit des données - Isolation par optocoupleur
- Isolation de l'alimentation électrique
Fournit une tension isolée stable, aucune alimentation électrique supplémentaire n'est
nécessaire pour la borne isolée - Bouton ESP32 BOOT
- Bouton BOOT ESP32
- Bouton RESET ESP32
- Diode TV
Supprime efficacement les surtensions et les pics de tension transitoires dans le circuit - Relais de qualité
Puissance nominale des contacts : ≤10 A 250 V CA ou ≤10 A 30 V CC - Résistance d'adaptation RS485
Résistance d'adaptation 120R intégrée, activée via un cavalier - RS485 et borne de relais
- Puce RTC PCF85063
- Flash 16 Mo
- Isolation numérique
empêche les interférences provenant de signaux externes - Puce émetteur-récepteur RS485
- ME6217C33M5G
Régulateur à faible chute de tension, sortie 800 mA (max.) - Piste épaissie pour courant élevé
Concept du Boitier
Boîtier de protection avec support de montage sur rail, facile à installer, sûr à utiliser
Dimensions de contours
Wiki: ESP32-S3-Relay-1CH
