Le Waveshare 32108 est le module ESP32-S3-POE-ETH-8DI-8DO, qui est une carte de contrôle industrielle ESP32-S3 avec 8- canaux d'entrée et de sortie numériques, un processeur double noyau Xtensa 32 bits LX7 intégré, pouvant atteindre 240 MHz, montage Rail DIN.
Référence: ESP32-S3-POE-ETH-8DI-8DO
Contenu de livraison:
ESP32-S3-POE-ETH-8DI-8DO × 1
2.4G 4DB SMA antenne × 1
Tournevis × 1
Contrôleur d'entrée et sortie numérique industriel 8 canaux ESP32-S3
Prend en charge les ports WiFi / Bluetooth / RS485 / CAN / Ethernet, etc.
Circuits de protection intégrés tels que l'isolation de l'alimentation et l'isolation par optocoupleur.
Sûr, stable et fiable
Caractéristiques
- Basé sur le microcontrôleur ESP32-S3 avec processeur double cœur Xtensa 32 bits LX7, capable de fonctionner à 240 MHz
- Communication sans fil double mode Wi-Fi 2,4 GHz et Bluetooth LE intégrée, avec d'excellentes performances RF
- Les sorties adoptent des transistors Darlington avec isolation par optocoupleur, offrant une capacité de commande supérieure avec un courant de dissipation pouvant atteindre 500 mA, et disposent d'une protection par diode flyback intégrée
- Prend en charge les entrées numériques passives et actives, avec isolation par optocoupleur bidirectionnel. La sortie numérique prend en charge le contrôle de liaison d'entrée numérique
- Interface RS485 isolée intégrée, pour la connexion à divers modules ou capteurs industriels RS485 Modbus
- Interface CAN isolée intégrée, pour la connexion à divers appareils CAN
- Connecteur à broches intégré, permettant l'accès à d'autres appareils
- Port USB Type-C intégré pour l'alimentation électrique, le téléchargement du micrologiciel et le débogage
- Borne à vis d'alimentation intégrée, prend en charge une large plage de tension d'entrée de 7 à 36 V, adaptée aux applications industrielles
- Puce RTC intégrée, prend en charge les tâches planifiées
- Puce Ethernet W5500 intégrée pour étendre le port réseau 10/100 Mbps via l'interface SPI
- Module PoE intégré pour la fonctionnalité PoE (conforme à la norme IEEE 802.3af)
• Isolation par optocoupleur intégré pour empêcher les interférences provenant de circuits externes - Isolation numérique intégrée pour empêcher les interférences provenant de signaux externes
- Isolation de l'alimentation électrique intégrée, fournissant une tension isolée stable, aucune alimentation électrique supplémentaire n'est requise pour le terminal isolé
- Emplacement pour carte TF intégré pour le stockage externe d'images et de fichiers sur carte TF
- Avertisseur sonore intégré, LED RVB, alimentation électrique, indicateurs RS485 et CAN TX/RX pour surveiller l'état de fonctionnement des appareils
- Boîtier de protection monté sur rail, facile à installer, sûr à utiliser
Spécifications
|
Version |
ESP32-S3-POE-ETH-8DI-8DO |
|
|
MicrocontrolleUr |
ESP32-S3 |
|
|
communication sans fil |
2.4GHz WiFi (802.11 b/g/n), Bluetooth 5 (LE) |
|
|
Port USB |
Connecteur |
USB Type-C |
|
Alimentation |
5V |
|
|
Fonctions |
Alimentation, USB communication, téléchargement de logiciel, etc. |
|
|
interface isole RS485 |
Connecteur |
Bornier à vis |
|
Contrôle de Direction |
Contrôlé automatiquement via les paramètres de débit du contrôleur principal |
|
|
Protection |
TVS diode, Protection contre surtensions & protection ESD |
|
|
Résistance |
Résistance d'adaptation 120R intégrée, NC par défaut, activée via un cavalier |
|
|
isolated can interface |
Connecteur |
Bornier à vis |
|
Contrôle de Direction |
Contrôle automatique du matériel |
|
|
Protection |
TVS diode, Protection contre surtensions & protection ESD |
|
|
Résistance |
Résistance d'adaptation 120R intégrée, NC par défaut, activée via un cavalier |
|
|
Ethernet interface |
PoE port Ethernet, soutien standard IEEE 802.3af |
|
|
Digital Output |
Canaux de sortie |
8 canaux |
|
Tension d’entrée |
5V~40V |
|
|
Type de sortie |
Sortie à drain ouvert, avec une capacité de charge de 500 mA par canal (MAX) |
|
|
Type d’Isolation |
Optocoupleur d’isolation |
|
|
entrée numerique |
Canaux d’entrée |
8 canaux |
|
Tension d’entrée |
5V~36V |
|
|
Type d’entrée |
Entrée passive / entrée active (type NPN ou PNP) |
|
|
Isolation |
Optocoupler d’isolation bidirectionnelle |
|
|
indicateurs DEL |
RVB |
DEL RVB colorée, prend en charge le contrôle programmable de la couleur d'affichage |
|
PWR |
Indicateur d'alimentation rouge, s'allume lorsqu'une connexion USB est établie et qu'une tension est détectée |
|
|
TXD |
Indicateur TX vert, s'allume lorsque le port RS485/CAN envoie des données |
|
|
RXD |
Indicateur bleu RX, s'allume lorsque le port de l'appareil renvoie des données |
|
|
alimentation bornier a vis |
Gamme de tension |
7~36V |
|
Apparence |
Boitier |
Boîtier de protection à montage sur rail |
|
Dimensions |
175 × 90 × 40 (mm) |
|
Basé sur ESP32-S3, conçu pour le marché AIoT
Équipé d'un processeur double cœur Xtensa 32 bits LX7, capable de fonctionner à 240 MHz,
avec de puissantes performances de calcul IA et un mécanisme de cryptage sécurisé,
communication sans fil double mode Wi-Fi 2,4 GHz et Bluetooth LE intégré.
Circuits de protection à isolation multiples intégrés
Protections multiples, plus sûres et plus fiables

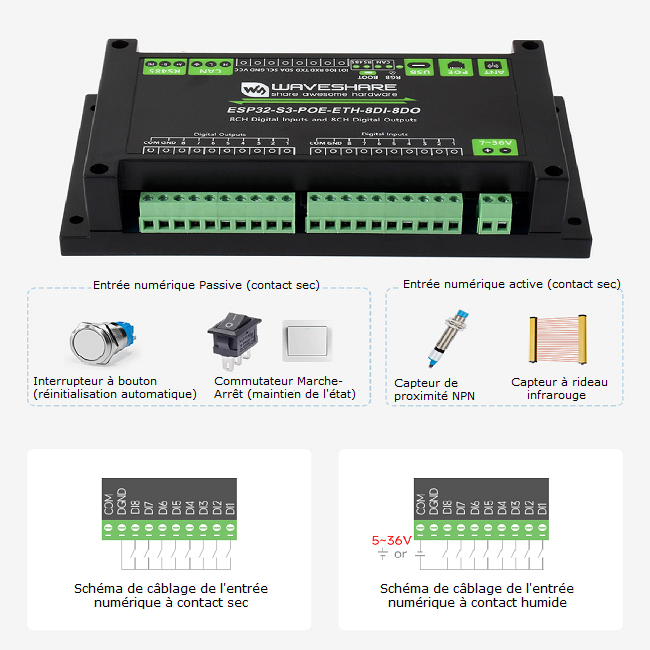

Entrée numérique entièrement isolée
Entrée/sortie numérique entièrement isolée, avec isolation par optocoupleur bidirectionnel,
prend en charge les entrées passives et actives (type PNP ou NPN)
Sortie numérique entièrement isolée
Adopte une sortie à collecteur ouvert à transistor Darlington,
à canal unique avec un courant de dissipation pouvant atteindre 500 mA,
capable de piloter directement des relais.

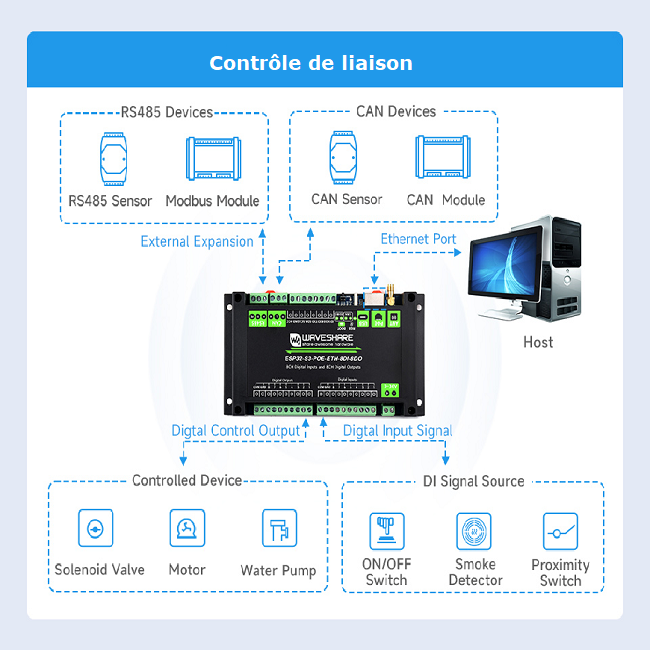

Scénarios d’Application
Soutien RS485, Bluetooth, ou Réseautage Wi-Fi pour télécommande
Soutien Arduino IDE
SDK Compréhensive, Ressources de développement, et Tutoriels pour vous aider à démarrer
Module PoE intégré
Fournit à la fois une connexion réseau et une alimentation électrique dans un seul câble.
Exemples d’applications
Fournit plusieurs démonstrations de mise en réseau avec Waveshare, Cloud,
à l'aide du protocole léger MQTT pour réaliser un service de visualisation des données.
Sur la Carte
- ESP32-S3-WROOM-1U-N16R8
Adopte la puce de la série ESP32-S3 avec processeur double cœur Xtensa 32 bits LX7,
intégrant 16 Mo de mémoire Flash et 8 Mo de mémoire PSRAM - W5500
Étend l'Ethernet 10/100 Mbps via l'interface SPI - Bouton RESET
- Port pour carte TF
Prend en charge une carte TF externe pour le stockage d'images et de fichiers. - Module d'alimentation
- Isolation par optocoupleur bidirectionnel
- Puce émetteur-récepteur CAN
- TVS (suppresseur de tension transitoire) intégré
Supprime efficacement les surtensions et les pics transitoires dans le circuit. - Optocoupleur et isolation numérique
Empêche les interférences provenant de signaux externes. - Puce émettrice-réceptrice RS485
- Transistor Darlington
Courant de dissipation jusqu'à 500 mA, avec protection par diode flyback intégrée - Isolation de l'alimentation
Fournit une tension isolée stable, aucune alimentation supplémentaire n'est nécessaire pour la borne isolée - Bornes à vis de sortie numérique
- Avertisseur sonore
- TCA9554PWR
Extension d'E/S pour contrôler les sorties numériques - Support de pile RTC
- Isolation de l'alimentation
Fournit une tension isolée stable, aucune alimentation supplémentaire n'est requise pour la borne isolée - Bornes à vis d'entrée numérique
- Borne à vis d'alimentation
Prend en charge une large plage de tension d'entrée de 7 à 36 V CC - Connecteur d'antenne externe
Connecteur SMA femelle, pour la communication sans fil WiFi et Bluetooth - Port Ethernet
- Module PoE
pour la fonctionnalité PoE, prend en charge la norme IEEE 802.3af - Port USB Type-C
pour alimentation du module, le téléchargement du micrologiciel et la communication USB - DEL RVB WS2812
- Bouton BOOT
- Indicateurs DEL
PWR : indicateur d'alimentation
RXD : indicateur RS485 / CAN RX
TXD : indicateur RS485 / CAN TX - Connecteur à broches
pour connecter d'autres appareils - Connecteur d'alimentation USB Type-C
Fournit une alimentation externe via le port USB Type-C - Terminal multifonction
- Sélection du niveau de tension pour le terminal multifonction
pour commuter le niveau logique de communication et la tension de sortie du terminal multifonction - Borne CAN
pour connecter des appareils CAN externes - Résistance d'adaptation CAN
Résistance d'adaptation 120R intégrée, activée via un cavalier - Borne RS485
pour connecter des appareils RS485 externes - Résistance d'adaptation RS485
Résistance d'adaptation 120R intégrée, activée via un cavalier
Conception du boîtier
Boîtier de protection avec support de montage sur rail de 35 mm, facile à installer, sûr à utiliser.
Dimensions de Contours
Wiki: ESP32-S3-POE-ETH-8DI-8DO
