Le Waveshare 31284 est le ESP32-S3-POE-8DI-8RO-C qui est un module relais WiFi ESP32-S3 à 8 canaux, Port réseau Ethernet POE, avec interface CAN isolée embarquée, processeur double cœur Xtensa 32-bit LX7 intégré avec multiples circuits de protection d'isolation.
Pièce fournie: ESP32-S3-POE-8DI-8RO-C
Basé sur ESP32-S3, supporte WiFi / Bluetooth
Interfaces d'entrée numérique, CAN et Ethernet intégrées. Circuits de protection intégrés tels que l'isolation de l'alimentation et l'isolation de l'optocoupleur, sûrs, stables et fiables.
ESP32-S3-ETH-8DI-8RO-C ESP32-S3-POE-ETH-8DI-8RO-C
Common network port + isolated CAN PoE network port + isolated CAN
8-ch digital inputs + 8-ch relays 8-ch digital inputs + 8-ch relays
Caractéristiques.
.Basé sur le microcontrôleur ESP32-S3 avec le processeur double cœur Xtensa 32-bit LX7, capable de fonctionner à 240 MHz
. Communication sans fil bimode Wi-Fi 2,4 GHz et Bluetooth LE intégrée, avec des performances RF supérieures
. Relais de haute qualité, capacité de contact : ≤10A 250V AC / 30V DC
. Prend en charge l'entrée numérique passive et active, avec une isolation bidirectionnelle par optocoupleur. Le relais prend en charge le contrôle de la liaison d'entrée numérique
. Interface CAN isolée intégrée, pour la connexion à divers dispositifs CAN
. En-tête de broche intégré, permettant l'accès à d'autres dispositifs
. Port USB Type-C intégré pour l'alimentation électrique, le téléchargement du micrologiciel et le débogage
. La borne à vis de l'alimentation embarquée prend en charge une entrée de tension large de 7~36V, adaptée aux applications industrielles
. Puce RTC intégrée, prend en charge les tâches planifiées
. Puce Ethernet W5500 intégrée pour étendre le port réseau 10/100Mbps via l'interface SPI
. En option pour la version avec port réseau PoE, avec module PoE intégré pour la capacité PoE (conforme à la norme IEEE 802.3af)
. Isolation de l'optocoupleur intégré pour éviter les interférences avec les circuits haute tension externes connectés au relais
. Isolation numérique intégrée pour éviter les interférences avec les signaux externes
. Isolation de l'alimentation unibody intégrée, fournissant une tension isolée stable, aucune alimentation supplémentaire n'est requise pour le terminal isolé
. Emplacement de carte TF intégré pour le stockage d'images et de fichiers sur une carte TF externe
. Sonorisateur intégré, LED RGB, alimentation et indicateurs CAN TX/RX pour surveiller l'état de fonctionnement des appareils
. Boîtier ABS monté sur rail, facile à installer et sûr à utiliser.

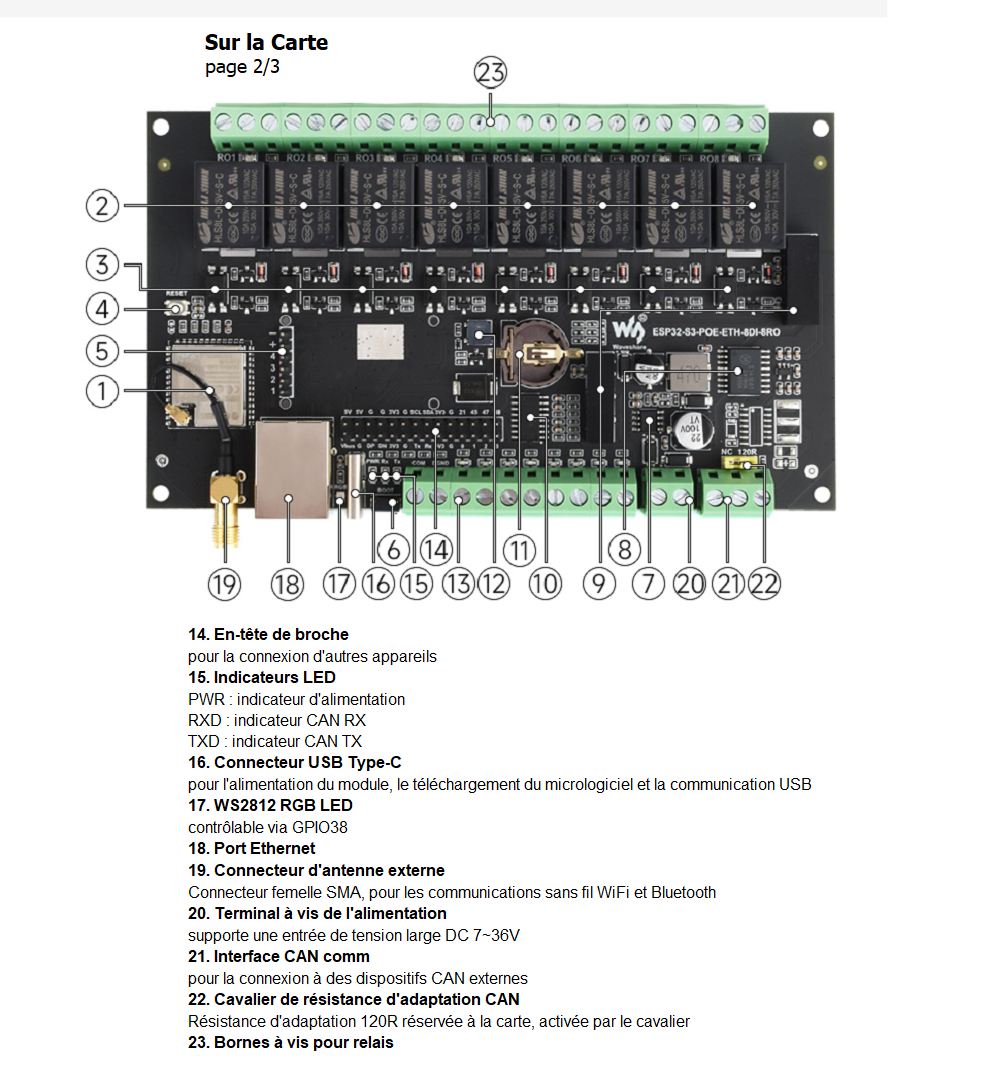

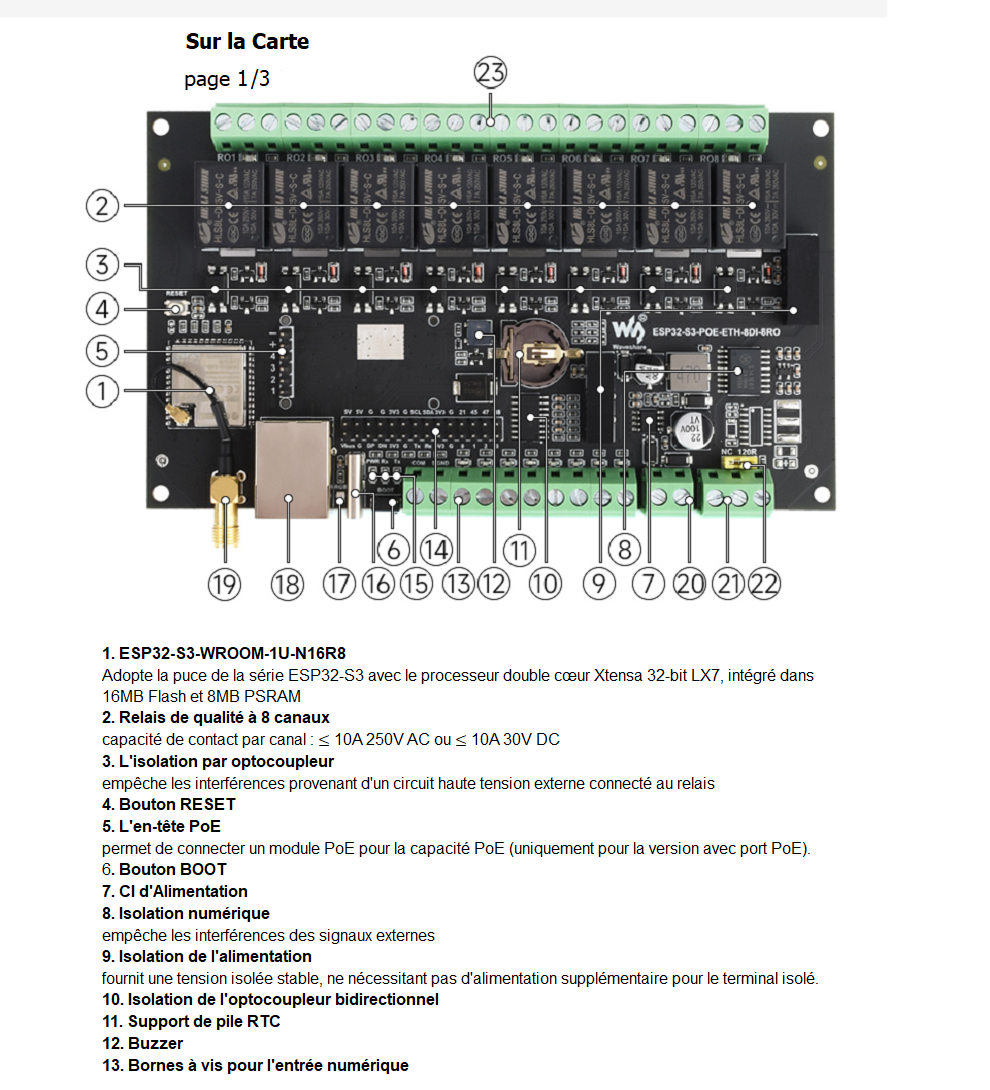

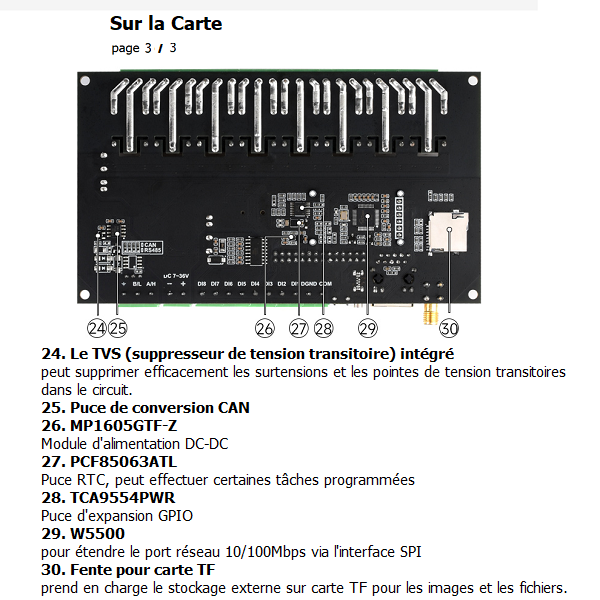

Spécifications:
|
Version |
|||
|
Microcontrolleur |
ESP32-S3 (Module défaut: ESP32-S3-WROOM-1U-N16R8, adaptable à d'autres modules) |
||
|
Wireless communication |
2.4GHz WiFi (802.11 b/g/n) Bluetooth 5, BLE |
||
|
USB |
Connecteur |
USB Type-C |
|
|
Alimentation |
5V |
||
|
Fonctions |
Alimentation, Communication USB, téléchargement du micrologiciel, etc. |
||
|
Interface à communication |
Interface |
RS485 |
CAN |
|
Connecteur |
Bornier à vis |
||
|
Direction de contrôle |
Contrôle automatique de l'équipement |
||
|
Protection |
TVS diode, protection de surcharge & protection ESD |
||
|
Résistance |
Résistance d'adaptation 120Ω intégrée, NC par défaut, activée par shunt |
||
|
Interface réseau ethernet |
Port Ethernet PoE, compatible avec la norme IEEE 802.3af (uniquement pour la version avec port PoE) |
||
|
Entrée digitale |
Canaux d’entrée |
8 |
|
|
Tension d’entrée |
5V~36V |
||
|
Type d’entrée |
Entrée passive / entrée active (type NPN ou PNP) |
||
|
Type d’Isolation |
Isolation bidirectionnelle par optocoupleur |
||
|
Relais |
Taux de contact |
≤10A 250V AC / 30V DC |
|
|
Canaux de relais |
8 |
||
|
Forme de contact |
1NO 1NC |
||
|
Isolation |
Optocoupleur isolation |
||
|
Indicateurs DEL |
RGB |
DEL RVB, permettant un contrôle programmable de la couleur de l'affichage |
|
|
PWR |
Indicateur d'alimentation rouge, s'allume lorsque la connexion USB est établie et que la tension est détectée. |
||
|
TXD |
Indicateur TX vert, s'allume lorsque le port RS485/CAN envoie des données. |
||
|
RXD |
Indicateur RX bleu, s'allume lorsque le port de l'appareil renvoie des données. |
||
|
Alimentation Bornier |
Tension gamme |
7~36V |
|
|
Apparence |
Boitier |
Boîtier de protection en ABS pour montage sur rail |
|
|
Dimensions |
175 × 90 × 40 (mm |
||
Basé sur l'ESP32-S3, conçu pour le marché AIoT
Équipé d'un processeur double cœur Xtensa 32-bit LX7, capable de fonctionner à 240 MHz, avec de puissantes performances de calcul de l'IA et un mécanisme de cryptage de sécurité ; communication sans fil bimode Wi-Fi 2,4 GHz et Bluetooth LE intégrée.
Circuits de protection à isolation multiple embarqués
Des protections multiples, plus sûres et plus fiables.
Prend en charge les télécommandes CAN et Bluetooth / WIFi
Relais 8 canaux et entrées numériques 8 canaux intégrés
Capacité de contact du relais intégré jusqu'à 10A 250V AC / 30V DC
Contrôle direct d'appareils domestiques 220VAC ou d'appareils inférieurs à 30V DC.
Fonction PoE en option
Module PoE intégré, fournissant à la fois la connexion réseau et l'alimentation en un seul câble.
* La fonction PoE n'est disponible que sur la version ESP32-S3-POE-8DI-8RO-C, et le commutateur montré dans l'image n'est pas inclus.
