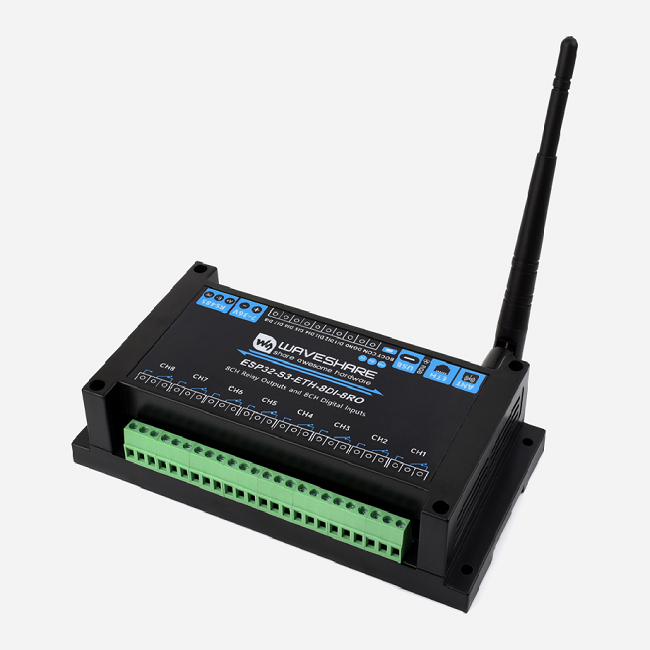

WAVE-30838 Module relais industriel ESP32-S3 WiFi à 8 canaux, interface RS485 isolée intégrée, processeur double cœur Xtensa 32-bit LX7 intégré, avec circuits de protection à isolation multiple

- Basé sur le microcontrôleur ESP32-S3 avec processeur double cœur Xtensa 32-bit LX7, capable de fonctionner à 240 MHz
- Communication sans fil intégrée 2,4GHz Wi-Fi et Bluetooth LE bi-mode, avec des performances RF supérieures
- Relais de haute qualité, capacité de contact : ≤10A 250V AC / 30V DC
- Prend en charge l'entrée numérique passive et active, avec isolation bidirectionnelle par optocoupleur.
   Le relais prend en charge le contrôle des liens d'entrée numérique

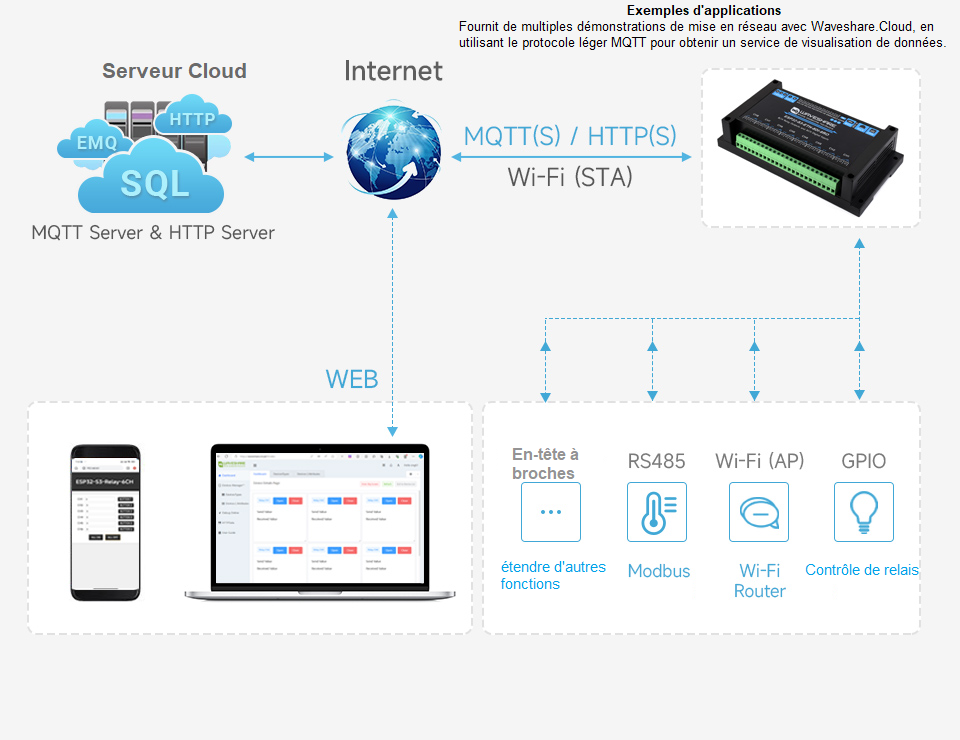

- Interface RS485 isolée intégrée, pour la connexion à divers modules industriels ou capteurs RS485 Modbus
- En-tête de broche intégré, permettant l'accès à d'autres périphériques
- Port USB Type-C intégré pour l'alimentation, le téléchargement de micrologiciel et le débogage
- Borne à vis d'alimentation intégrée, prend en charge une entrée de tension large de 7~36V, adaptée aux applications industrielles
- Puce RTC intégrée, prend en charge les tâches planifiées
- Puce Ethernet W5500 intégrée pour l'extension du port réseau 10/100Mbps via l'interface SPI

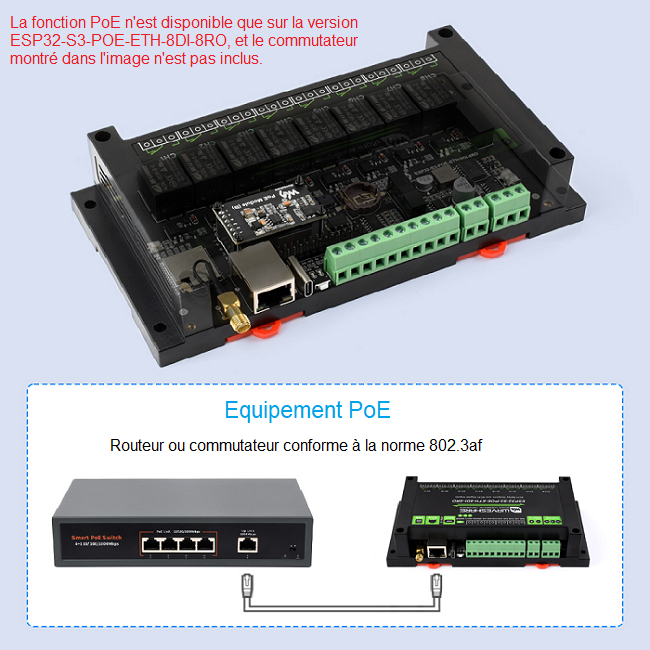

- En option pour la version du port réseau PoE, avec module PoE intégré pour la capacité PoE (conforme à la norme IEEE 802. 3af)
- Isolation par optocoupleur intégrée pour éviter les interférences avec les circuits haute tension externes connectés au relais
- Isolation numérique intégrée pour éviter les interférences avec les signaux externes
- Isolation de l'alimentation unibody intégrée, fournissant une tension isolée stable, aucune alimentation supplémentaire
   n'est nécessaire pour le terminal isolé
- Emplacement de carte TF intégré pour le stockage d'images et de fichiers sur une carte TF externe
- Avertisseur sonore intégré, LED RVB, alimentation et indicateurs RS485 TX/RX pour contrôler l'état de fonctionnement des appareils
- Boîtier ABS monté sur rail, facile à installer, sûr à utiliser

Spécifications:



Version		ESP32-S3-POE-ETH-8DI-8RO	ESP32-S3-POE-ETH-8DI-8RO-C
Microcontrolleur	ESP32-S3 (module par défaut : ESP32-S3-WROOM-1U-N16R8, personnalisable avec d'autres modules)
Communication sans Fil	2.4GHz WiFi (802.11 b/g/n) Bluetooth 5, BLE
USB	Connecteur	USB Type-C
	Alimentation	5V
	Fonctions	Alimentation électrique, communication USB, téléchargement de micrologiciels, etc.
Interface de communication isolé	Interface	RS485	CAN
	Connecteur	Bornier à vis
	Contrôle de Direction	Contrôle automatique de l'équipement
	Protection	Diode TVS, protection contre les surtensions et les décharges électrostatiques
	Résistance	Résistance d'adaptation 120R intégrée et réservée, NF par défaut, activée par shunt
Interface réseau	Port Ethernet PoE, compatible avec la norme IEEE 802.3af (uniquement pour la version avec port PoE)
Entrée numérique	Canaux d’entrée	8
	Tension d’entrée	5V~36V
	Type d’entrée	Entrée passive / entrée active (type NPN ou PNP)
	Type d’Isolation	Isolation bidirectionnelle par optocoupleur
Relay	Indice de contact	≤10A 250V AC / 30V DC
	Relais canaux	8
	Forme de contact	1NO, 1NC
	Isolation	Optocoupleur isolation
Indicateurs DEL	RGB	DEL colorées RVB, permettant un contrôle programmable de la couleur de l'affichage
	PWR	Indicateur d'alimentation rouge, DEL s'allume lorsque la connexion USB est établie et que la tension est détectée.
	TXD	Indicateur TX vert, s'allume lorsque le port RS485/CAN envoie des données.
	RXD	Indicateur RX bleu, s'allume lorsque le port de l'appareil renvoie des données.
Alimentation Bornier à vis	Plage de Tension	7~36V
Apparence	Boitier	Boîtier de protection en ABS pour montage sur rail
	Dimensions	175 × 90 × 40 (mm)
