Le Waveshare 30795 est un module relais Modbus POE ETH à 16 canaux. Il s'agit d'un module relais Ethernet à 16 canaux monté sur rail DIN, utilisant les protocoles Modbus RTU / Modbus TCP, avec communication par port Ethernet, prenant en charge l'alimentation PoE et doté de divers circuits d'isolation et de protection.
Référence: Modbus POE ETH Relay 16CH
16-Ch Module Relais Ethernet
Communication via port Ethernet et prise en charge de la connexion en cascade,
protocole Modbus, alimentation PoE
Caractéristiques
Ce produit est un module relais 16 canaux conçu pour les environnements industriels, doté d'un double contrôle d'interface Ethernet. Il adopte les protocoles Modbus RTU / Modbus TCP, prend en charge l'alimentation PoE et est livré avec un boîtier ABS à montage sur rail.
Le Modbus POE ETH Relay 16CH est très facile à utiliser. Grâce à sa communication rapide, sa stabilité, sa fiabilité et sa sécurité, il constitue un choix idéal pour les équipements de contrôle industriels et/ou les applications nécessitant des exigences élevées en matière de communication.
- Conception à double port Ethernet, prend en charge la communication en cascade des ports
Ethernet et l'alimentation PoE en cascade - Dispose d'une fonction d'activation/désactivation du flash, il est possible de régler le délai de
fermeture après ouverture ou le délai d'ouverture après fermeture - Prend en charge une large plage d'entrée d'alimentation de 7 à 36 VCC et une alimentation PoE
- Prend en charge le contrôle des relais via le protocole MQTT, livré avec une démo de
l'application Alibaba Cloud MQTT - Isolation par optocoupleur intégré, empêche le relais d'être perturbé par un circuit d’ haute tension
- Adopte une puce de commande de relais dédiée, avec protection par diode de retour
intégrée, pour une capacité de commande plus forte et plus stable - Circuit anti-inversion, empêchant le circuit d'être endommagé accidentellement par une
connexion incorrecte - Relais de haute qualité, puissance nominale des contacts : ≤10 A 250 VCA/30 VCC
- Boîtier en plastique ABS monté sur rail, facile à installer, sûr à utiliser
- 4 DEL et indicateurs réseau pour indiquer l'état du MCU et l'état de transmission des signaux
Fonction principale
Prend en charge l'envoi de commandes au protocole Modbus RTU/TCP
via le port Ethernet pour contrôler le relais et divers appareils
Prend en charge certains modes de communication, adopte protocole Modbus
Soutien Serveur TCP / Client TCP / Mode UDP / UDP diffusion multicaste / HTTP / MQTT
Soutien Modbus RTU protocole/Modbus TCP protocole
Méthodes de configuration multiples
Prend en charge la configuration des logiciels et des navigateurs Web, l'obtention d'une adresse IP dynamique
via DHCP, la connexion à un serveur de noms de domaine via le protocole DNS.
Options d'alimentation multiples, large plage d'entrée de puissance
Port d'alimentation CC: utilise directement une prise d'alimentation pour alimentation ;
Borne à vis : large plage d'alimentation CC 7~36 V ;
Port PoE : conforme à la norme IEEE 802.3af PoE
Interfaces & Indicateurs
Avec plusieurs voyants DEL, surveillance aisée de l'état de fonctionnement
|
RUN |
Indicateur Port Ethernet port, clignotant lorsque le port Ethernet port fonctionne |
|
STA |
Indicator MCU, clignotant lorsque le MCU fonctionne |
|
TXD |
Indicateur TX, s’allume lors de l’envoi de données |
|
RXD |
Indicateur RX, s’allume lors de la réception de données |
|
Indicateur Vert Gauche port Ethernet |
S’allume lorsqu’une connexion avec l’Ethernet Port 1 est établi. |
|
Indicateur Vert Droite port Ethernet |
S’allume lorsqu’une connexion avec l’Ethernet Port 2 est établi. |
|
Indicateur Jaune Gauche port Ethernet |
S’allume lorsqu’une connexion avec le TCP est établi. |
|
Indicateur Jaune Droite port Ethernet |
Indicateur d’activité de données, clignotant lors de la transmission de données. |
Prend en charge la connexion des ports Ethernet et l'alimentation PoE, en cascade
Ports Ethernet 2 canaux intégrés pour la communication et la connexion en cascade
L'un peut être utilisé pour la communication réseau double série, tandis que l'autre peut être utilisé pour la connexion en cascade ou la communication avec d'autres appareils.
* Remarque: chaque module de la cascade doit être alimenté individuellement ou à l'aide d'une alimentation PoE en cascade. La consommation électrique maximale d'un module individuel est de 7 W. Veuillez prêter attention à la puissance de sortie du routeur lorsque vous utilisez une alimentation PoE en cascade.
Connexion Relais
Intensité admissible des contacts du relais intégré jusqu'à 10 A 250 VCA/30 VCC
Concept du Boitier
Boîtier en plastique ABS monté sur rail, facile à installer, sûr à utiliser

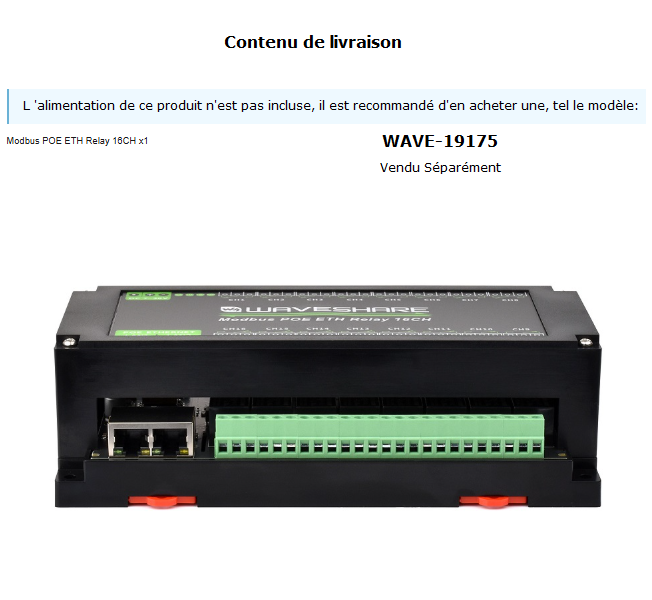

Démonstration Produit
Dimensions de contours
